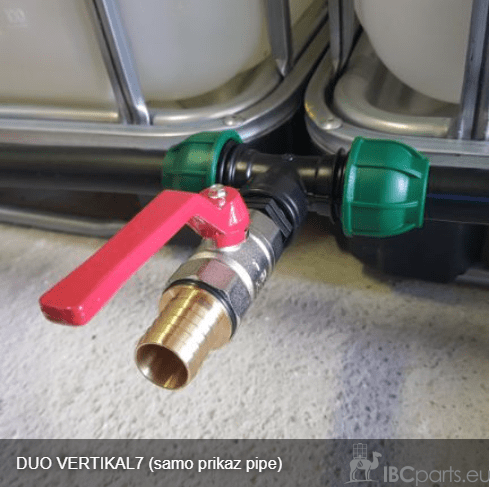

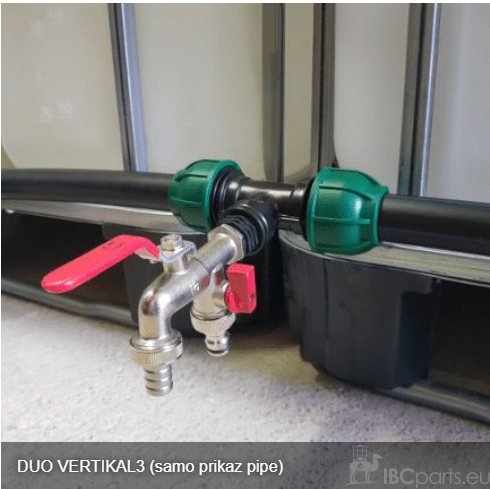

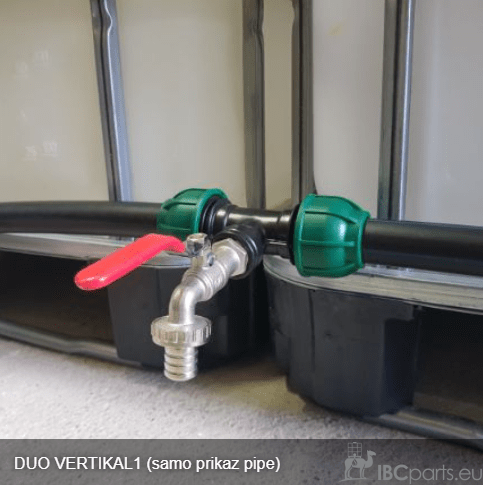

DUO VERTIKAL System

Der untere Behälter muss entlüftet werden, damit das Wasser reibungslos durch die Ventile fließen kann.

Abdeckung mit Anguss (165 mm fi) + 2 m Schlauch.
Preis: 21,50€
Art.Nr.#510

Am einfachsten und billigsten geht das wie folgt (siehe Abbildung):
Verwenden Sie für den unteren Tank den Fichtendeckel (siehe Abbildung), an den Sie den Gartenschlauch anschließen. Befestigen Sie das andere Ende des Schlauchs oberhalb der Höhe, in der das Wasser in die obere Zisterne fließt (z.B. dort, wo Sie einen Stutzen von der Dachrinne haben - in der Regel reichen 2 m Schlauch - dieser ist ebenfalls in diesem Artikel enthalten).
Dadurch kann der untere Tank problemlos über das Ventil befüllt werden.
​
Bitte beachten Sie, dass dieser Artikel nur verwendet werden kann, wenn Sie einen Tank auf einer Metallpalette haben oder wenn der Tank keinen mittleren Fuß hat.Wenn Sie einen Tank haben, der einen mittleren Fuß hat und auf dem Deckel des unteren Tanks sitzt, können Sie das Problem auf ähnliche Weise mit dem Artikel Zusätzlicher Tankauslass Einfacher 3/4″-Tankauslass (#92) lösen.
Allerdings müssen Sie in diesem Fall ein passendes Loch in die Oberseite des unteren Tanks bohren - am besten in der Nähe des Deckels.

Nützlich:
Bei der Bestellung eines Systems DUO1 und DUO2 können auch mit einer "Gardena"-Düse aus Messing - Klicksystem - für den Gartenschlauch bestellt werden. Der Doppelhahn hat bereits diesen Auslauf. Für den 1″-Hahn gibt es keinen Adapter.
Preis: 3,20€
Art.Nr.#501

Tipp!
Es wird dringend empfohlen, das Wasser beim Eintritt in den Tank durch einen Filter zu leiten, um Fäulnis, Schimmel und übermäßiges Wachstum von Mikroorganismen im Tank zu vermeiden.
Wir bieten Regenwasserfilter zur Montage an einem Schlauch mit Dachrinne an, die größere Verunreinigungen (Blätter, Moos usw.) herausfiltern.
Wir haben auch eine Reihe von Feinfiltern zur Montage auf dem IBC-Tank selbst.
Sorgen Sie dafür, dass das Wasser in Ihren Tanks so lange wie möglich sauber bleibt. Die UV-Schutzmatte für den IBC-Tank schränkt das Wachstum von Mikroorganismen weiter ein.

Video-Demonstration des Aufbaus eines DUO-Systems:

In der Regel ist das Klebeband bereits an den Gewinden angebracht, wo es benötigt wird, oder es ist im Lieferumfang enthalten.

Installationsanleitung für Systeme mit alkalischen Anschlüssen:
Schrauben Sie die Mutter (im Video oben grün) ab, bis 3/4 des Gewindes sichtbar sind. Stecken Sie den Alkathene-Schlauch und sich anstrengen ZUM ENDE (durch die Dichtung) anziehen. Das war's.

Das einzige Problem, auf das Sie stoßen könnten, ist die Installation:
Wenn Sie den Schlauch nicht tief genug eingeführt haben und ihn bereits festziehen, können Sie den Schlauch nicht mehr einfach tiefer schieben.
In diesem Fall spulen Sie bis zum Ende ab. Sie sehen einen weißen Ring*, der um den Schlauch angebracht ist. Schieben Sie diesen Ring von Hand in das Rohr.
Wiederholen Sie dann den oben beschriebenen Vorgang.
*Der weiße Ring wird beim Einschrauben in das Rohr eingeschnitten, wodurch die Festigkeit des 100% gewährleistet wird.
​
Bitte beachten Sie, dass die Alcathene-Anschlüsse an der Seite, an der der Alcathene-Schlauch angeschlossen wird, NICHT mit Teflon umwickelt sind, da sie eine eigene Dichtung im Inneren haben.

Anleitung zum Umwickeln von Gewinden mit Teflon (PTFE)-Band:
Für alle Feingewinde - zum Beispiel zwischen Reduzierstück und Hahn - sollte Teflonband verwendet werden, um eine dichte Abdichtung und ausreichenden Spielraum zu gewährleisten.
Beispiel: Verwenden Sie den Wasserhahn immer so, dass der Auslauf nach unten gerichtet ist. Wenn der Hahn bis zum Anschlag in das Reduzierstück eingeschraubt ist und kein Teflon verwendet wird, ist die Position des Hahns nicht unbedingt ideal und kann auch nach oben gedreht werden. Teflon bietet Spielraum, um den Wasserhahn (oder andere Gegenstände) in der für uns passenden Position zu halten.

Halten Sie den Anfang des Bandes fest und wickeln Sie das Band in Richtung der Fäden auf (siehe Abbildung).
Wenden Sie keine übermäßige Kraft an - weder beim Aufrollen des Bandes noch beim Einschrauben in das Reduzierstück.

Wie viele Verpackungen ausreichend sind, hängt vom Produkt ab. Wenn zu viel Teflon vorhanden ist, muss beim Einschrauben in das Reduzierstück zu viel Kraft aufgewendet werden, was zu Schäden führen kann. Zu wenig Teflon kann dazu führen, dass das Gehäuse nicht vollständig abdichtet.

Die empfohlene ungefähre Anzahl von Umwicklungen mit unserem Teflon liegt zwischen 6 und 10.
(Reduzierstücke und Nippel benötigen mehr davon als alkalische Stecker.
